⚡ دانلود نرم افزار - شبیه‌ساز مدارهای فرمان برق صنعتی برای اندروید
🎓 ویژه هنرجویان رشتههای الکتروتکنیک و الکترونیک
🏫 هنرستان فنی‌وحرفه‌ای نوشیروانی ۴۱۳ بابل
نرم‌افزار Simurelay ابزاری آموزشی برای ترسیم و شبیه‌سازی مدارهای الکتریکی و فرمان است که می‌تواند به هنرجویان رشتههای الکتروتکنیک و الکترونیک در یادگیری بهتر مفاهیم برق صنعتی کمک کند.
با استفاده از این برنامه میتوانید با تجهیزات مختلف مدار فرمان آشنا شوید، مدارهای موردنظر خود را ترسیم کنید و مهارت‌های خود را در زمینه طراحی و تحلیل مدارهای کنترلی تقویت کنید.
این نرم‌افزار می‌تواند به‌عنوان یک ابزار کمک‌آموزشی در کنار آموزش‌های نظری و فعالیت‌های کارگاهی هنرستان مورد استفاده قرار گیرد.
🔹 آشنایی با محیط طراحی مدارهای الکتریکی
🔹 تمرین ترسیم مدارهای فرمان
🔹 شناخت شستی‌ها، کنتاکت‌ها، رله‌ها و کنتاکتورها
🔹 تمرین مدارهای استارت و استپ
🔹 یادگیری مدار خودنگهدار
🔹 تمرین و بررسی مدارهای متداول برق صنعتی
🔹 تقویت مهارت طراحی و تحلیل مدارهای کنترلی
🔹 استفاده از تلفن همراه اندرویدی برای تمرین‌های آموزشی
برای ترسیم و شبیه سازی نقشه های برق صنعتی در گوشی های اندروید نرم افزار های متعددی وجود دارد و یکی از بهترین نرم افزار هایی که پس از بررسی کامل پیدا کردیم Simurelay است که دو نسخه رایگان و پولی دارد که لینک دانلود نسخه پولی یا همان نسخه کامل نرم افزار را در پایین برای شما قرار داده ایم.
📥 دانلود نرم‌افزار Simurelay
هنرجویان عزیز می‌توانند با توجه به نیاز خود، یکی از روش‌های زیر را برای دریافت نرم‌افزار انتخاب کنند.
🟢 روش اول: دانلود مستقیم از سایت هنرستان
📦 دریافت فایل نصب اندروید (APK)
برای دریافت فایل ارائه‌شده در سایت هنرستان، روی لینک زیر کلیک کنید.
🔗 ⬇️ دانلود مستقیم Simurelay از سایت هنرستان
این فایل با عنوان نسخه کامل و مودشده معرفی شده است
🟠 روش دوم: دریافت از کافه‌بازار
🛍️ نسخه معمولی نرم‌افزار
برای مشاهده صفحه برنامه در فروشگاه کافه‌بازار و بررسی امکان دریافت آن، روی لینک زیر بزنید.
🔗 📲 دانلود Simurelay از کافه‌بازار
🔵 روش سوم: دریافت از Google Play
▶️ فروشگاه Google Play
برای مشاهده صفحه نرم‌افزار در گوگل‌پلی و بررسی نسخه موجود، از لینک زیر استفاده کنید.
🔗 📱 مشاهده Simurelay در Google Play
📌 توجه: دسترسی به برنامه ممکن است با توجه به منطقه جغرافیایی، دستگاه و وضعیت انتشار آن متفاوت باشد.
۱. یکی از روش‌های دریافت برنامه را انتخاب کنید.
۲. فایل نصب را از منبع موردنظر دریافت کنید یا از طریق فروشگاه اقدام به نصب کنید.
۳. در صورت دریافت فایل APK، پیش از نصب از معتبر و ایمن بودن فایل اطمینان حاصل کنید.
۴. پس از نصب، برنامه را اجرا کنید و با محیط طراحی مدار آشنا شوید.
۵. یادگیری را با ترسیم مدارهای ساده آغاز کنید.
🎓 آموزش کار با نرم‌افزار Simurelay
برای یادگیری بهتر، پیشنهاد می‌شود مراحل زیر را به‌ترتیب دنبال کنید.
با ابزارهای ترسیم، اجزای مدار و امکانات موجود در محیط نرم‌افزار آشنا شوید.
نحوه استفاده از شستی‌ها، کنتاکت‌های باز و بسته، رله‌ها و کنتاکتورها را یاد بگیرید.
با ترسیم یک مدار ساده شروع کنید و نحوه عملکرد شستی استارت و استپ را بررسی کنید.
پس از یادگیری مدار ساده، نحوه استفاده از کنتاکت کمکی برای ایجاد مدار خودنگهدار را تمرین کنید.
پس از تسلط بر مدارهای پایه، به سراغ مدارهای چپ‌گرد و راست‌گرد و سایر مدارهای متداول برق صنعتی بروید.
🎬 آموزش ویدئویی نرم‌افزار:

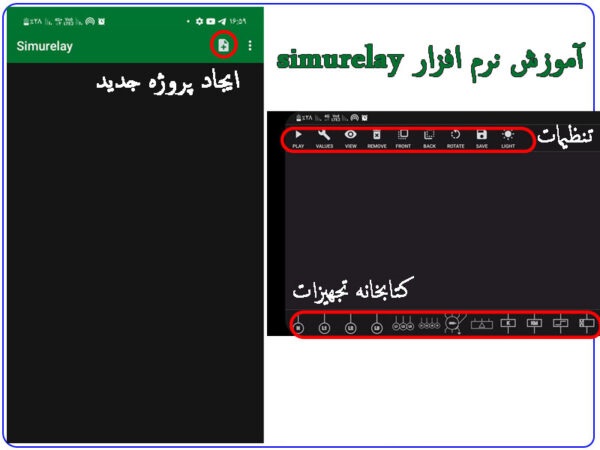

وقتی نرم افزار سیمو ریلی را باز می کنید با چنین فضایی روبرو می شوید که با زدن روی دکمه + یک فضای کاری جدید برای شما تعریف می شود و شما در این فضای کار قادر خواهید بود مدار فرمان و قدرت را در موبایل خود طراحی نمایید.
در پایین برنامه simurelay کتابخانه نسبتا جامعی قرار دارد که با اسکرول کردن می توانید المان های مختلف این برنامه را مشاهده نمایید و با لمس هر کدام همان تجهیز به میزکار برنامه سیمو ریلی اضافه می شود.
موارد زیر مهمترین تجهیزات موجود در کتابخانه برنامه طراحی مدار فرمان اندروید می باشد:
پس با استفاده از موارد بالا می توانیم مدارات فرمان و قدرت مد نظر خود را در گوشی موبایل خود در کمترین زمان رسم نماییم.

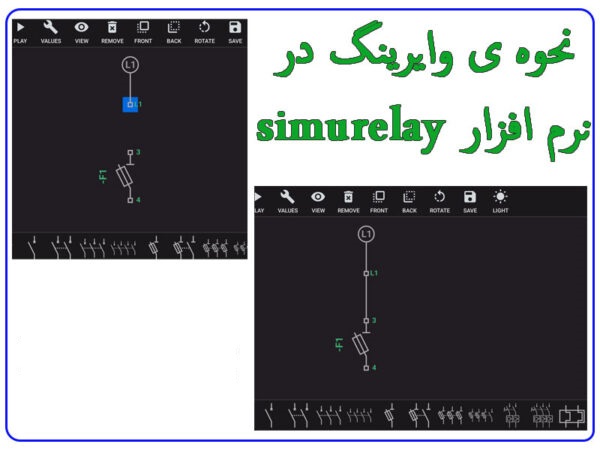

برای سیم کشی بین اجزا و تجهیزات مختلف در برنامه سیمو ریلی بایستی یک مقدار در میز کار خود زوم نمایید که کار وایرینگ به درستی انجام شود.
سپس باید ابتدا یا انتهای هر تجهیزی که قرار است سیم کشی نماییم را لمس کنید تا اینکه به رنگ آبی در بیاید حالا با کلیک بر روی ترمینال های ورودی یا خروجی هر تجهیز سیم کشی بین ۲ تجهیز صورت می گیرد.
مثلا در تصویر بالا فیوز به شستی استپ وصل شده است.

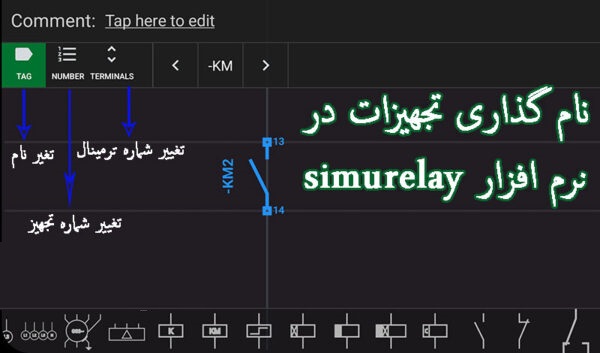

یکی از مواردی که در برنامه طراحی مدار فرمان اندروید سیمو ریلی باید دقت نمایید نام گذاری المان های مختلف می باشد به خصوص در مورد کنتاکتور و شستی ها چرا که اگر به درستی انجام نپذیرد مدار فرمان شما به درستی کار نخواهد کرد.
برای تغییر نام هر المان کافیست روی تجهیز کلیک کرده تا به رنگ آبی در بیاید و سپس روی گزینه values کلیک کنید تا بتوانید شماره و نام تجهیز را تغییر دهید.
برای تغییر شماره از گزینه number استفاده کنید و عدد دلخواه را بالا و پایین کنید
برای تغییر نام از گزینهtaq استفاده کنید و با تغییر فلش نام تجهیز را نیز تغییر دهید.
برای تغییر شماره تیغه ها از گزینه terminals استفاده می نماییم.

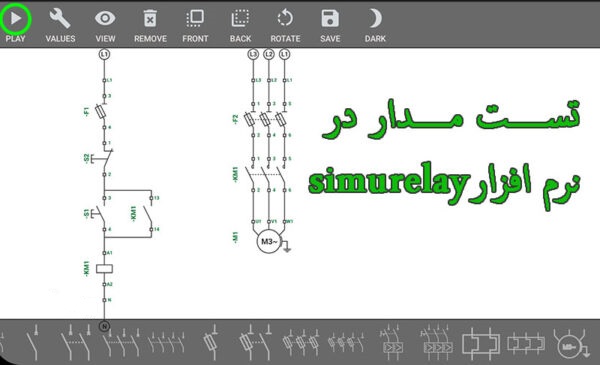

پس از طراحی مدار فرمان در نرم افزار اندروید simu relay و اطمینان از درستی مدار کافیست که روی گزینه play کلیک کرده و از صحت عملکرد آن آگاه شود.
رنگ فاز ۱ در نرم افزار به رنگ قرمز است و هرجا سیم به رنگ قرمز درآمده یعنی فاز به آن نقطه رسیده است.
اگر از فیوز در نرم افزار استفاده کرده اید حتما دقت نمایید که قبل از تست فیوز به حالت بسته در بیاید.
با کلیک بر روی موارد مختلف مانند شستی ها می توانید از درستی مدار خود مطلع شوید.
نکته: برای حذف هر کدام از المان ها در نرم افزار مدار فرمان اندروید simurelay کافیست روی تجهیز کلیک کرده و از گزینه remove استفاده کنید و همچنین با استفاده از گزینه dark و light میتوانید میز کار خود را تیره و روشن کنید و با استفاده از گزینه save از مدار خود خروجی بگیرید.
برای تقویت مهارت‌های عملی خود، میتوانید تمرین‌های زیر را در محیط نرم‌افزار انجام دهید:
🔹 طراحی مدار استارت و استپ
🔹 طراحی مدار خودنگهدار
🔹 طراحی مدار فرمان کنتاکتور
🔹 بررسی عملکرد کنتاکت‌های کمکی
🔹 طراحی مدار چپ‌گرد و راست‌گرد موتور
🔹 بررسی خطاهای احتمالی در اتصالات مدار
شبیه‌سازی نرم‌افزاری مکمل آموزش عملی است و جایگزین کار با تجهیزات واقعی و رعایت اصول ایمنی در کارگاه برق نیست.
هنرجویان باید هنگام اجرای تمرین‌های عملی، دستورالعمل‌های ایمنی و راهنمایی هنرآموز خود را رعایت کنند.
یکی از بهترین نرم افزارها در خصوص برنامه طراحی مدار فرمان اندروید برنامه simurelay سیمو ریلی است که توسط این نرم افزار اندروید می توانید مدار فرمان و قدرت های مختلف را در گوشی اندروید خود طراحی کرده و تست بگیرید.
امیدواریم استفاده از نرم‌افزار Simurelay در کنار آموزش‌های تخصصی، به یادگیری بهتر مدارهای فرمان، افزایش توانایی طراحی و تقویت مهارت‌های فنی هنرجویان کمک کند.
از همه هنرجویان علاقه‌مند دعوت می‌کنیم با تمرین مستمر و انجام پروژه‌های آموزشی، دانش نظری خود را به مهارت عملی تبدیل کنند.
